Ürün Tanıtımı

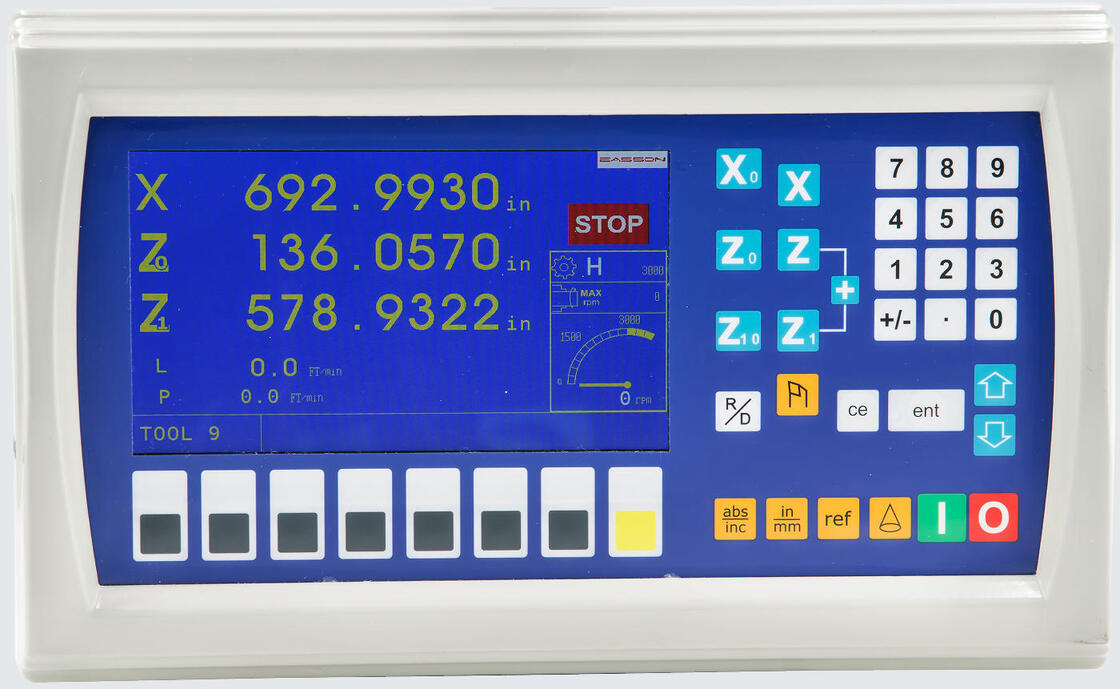

BuEasson ES-14B Sabit Hızlı Döner Dijital Okuyucu Sistemiözel olarak tasarlanmış profesyonel LCD DROhassas torna işleme uygulamaları.
Geleneksel dijital okumalardan farklı olarak, ES-14B sadece eksen konumunu gösterir.iğne hızı kontrolü, doğrusal yüzey kesim hızı izleme ve kodlayıcı geri bildirim, operatörün dönüş işlemleri sırasında optimum işleme koşullarını korumasını sağlar.
SistemSabit yüzey hızı (CSS) kontrolü, işleme sırasında fiyonk hızının otomatik olarak iş parçasının çapına göre ayarlanmasını sağlar.yüzey bitirme kalitesini ve alet ömrünü iyileştirmek.
ES-14B DRO, bir0 ′10V kontrol sinyali, spindle inverterine, her iki için de yuvarlak dönme hızının doğrudan düzenlenmesine izin verirOtomatik ve manuel kontrol modları.
Akıllı makine özel işlevleri ile,Z ekseninde toplamlama, alet ofset belleği ve yarıçap/diametre görüntüleme anahtarlaması, ES-14B işleme verimliliğini önemli ölçüde artırır ve operatör hatalarını azaltır.
Endüstriyel ortamlar için tasarlanmış olan DRO sistemi uluslararası standartlara uymaktadır.EMC standartları, makine alet atölyelerinde güvenilir çalışmayı sağlar.
Temel Özellikler
Sabit yüzey hızı kontrolü (CSS)
ES-14B dijital okuma sistemi, dönme işlemleri sırasında sabit bir kesme hızını korumak için mevcut X ekseninin çapına göre iğne hızını otomatik olarak ayarlar.
Bu özelliği geliştirir:
-
İşleme verimliliği
-
Kesim istikrarı
-
Araç ömrü
-
Yüzey bitirme kalitesi
Ana fonksiyon tuşları ve düğmeleri
Otomatik ve manuel RPM kontrolü
DRO, iki spindle kontrol modunu sağlar:
Otomatik Dönüşüm Modu
Döner hızı otomatik olarak önceden ayarlanan göre kontrol edilirdoğrusal yüzey kesme hızı.
El Dönüşümleri Modu
DRO'nun hız ayarlama düğmesi kullanılarak iğne hızı kontrol edilir.
Bu esnek kontrol sistemi, operatörlerin işleme görevine göre en uygun çalışma modunu seçmelerini sağlar.
0 ′10V Dönüştürücü Kontrolü
ES-14B bir çıkış yapar0-10V analog kontrol sinyaliDoğrudan iğne dönüştürücüsüne, iğne hızının hassas elektronik kontrolünü sağlar.
Bu, modern torna makineleri ile sorunsuz bir entegrasyon sağlıyor.
Doğrusal yüzey kesme hızı göstergesi
DRO doğrudan gösterirdoğrusal kesim hızı (m/dakika)İşlem sırasında, operatörlerin kesim koşullarını gerçek zamanlı olarak izlemelerini sağlar.
Z ve Z1 Eksen Toplama Fonksiyonu
İki boylamlı ölçekle donatılmış büyük makine için ES-14B desteklerEksen toplamı, Z ve Z1 ekseni okumalarının birleştirilmesini ve tek bir değer olarak gösterilmesini sağlar.
Bu, alet konumlandırma doğruluğunu arttırır.
Başvurular
ES-14B Sabit Hızlı DRO sistemi yaygın olarak şu alanlarda kullanılmaktadır:
Teknik Özellik
| Model Numarası |
ES14B CS |
| Eksen numarası |
Dört Eksen |
| Eksen Ekranı |
1μm, 5μm |
| Sinyal Girişi |
A / B kare sinyali |
| Güç kaynağı |
110 Volt - 220 Volt |
| Ağırlık (kg) |
2.5 |
|
Maksimum giriş
|
2 MB Hz |
| Çalışma sıcaklığı |
0°C - 45°C |
| Depolama sıcaklığı |
-40°C - 55°C |
| Nitelikli nem |
% 95 |
| Girişler |
2 veya 3 doğrusal kodlayıcı |
| EMC standardı |
IEC61000-4-2 / GB / T 17799-2
IEC61000-4-4 / GB / T 17799-4
IEC61000-4-5 / GB / T 17799-5
|
EMC Test Ekipmanı
Tüm Easson DRO ürünlerinin standart EMC standart özelliklerini geçebildiğinden emin olmak için, tam bir EMC testi esd bağışıklık testi seti var.
Yaşlanma Testi
Yaşlanma testi, işlemin ürünlerinin, tasarımının, malzemesinin ve diğer yönlerinin kusurlu olup olmadığını doğrulayabilir.Bu testi kullanarak ürün kalitesini ve kullanım ömrünü iyileştirmek için ürün tasarımını anında gözden geçirebiliriz..
Dijital okuma sistemi
ES-14B'deki temel parametreler aşağıdaki gibi:
| Çevreyi Merkeze Getirmek, 1/ 2) |
| Her bir eksen için yarıçap / çap |
| Metrik / inç Ekran (mm / inç) |
| Mutlak / artışsal (ABS / INC) |
| Hareketsiz bellek (30 alt veriler) |
| 199 alt verisi |
| Referans Bellek (REF) |
ES14B CS Sinyal Kontrol Limanı (DB9) Pin Tanımı
| Pin No. |
Sinyal Adı |
Açıklama / Notlar |
| Pin 1 |
10V Inverter |
Inverter sinyali (+10V) |
| Pin 2 |
0V Inverter |
Inverter sinyali (0V / GND) |
| Pin 3 |
- Evet. |
Kullanılmıyor / Korunmaktadır |
| Pin 4 |
- Evet. |
Kullanılmıyor / Korunmaktadır |
| Pin 5 |
- Evet. |
Kullanılmıyor / Korunmaktadır |
| Pin 6 |
5V (RPM anahtarı sensörü) |
RPM anahtarı sensörü için +5V güç kaynağı |
| Pin 7 |
Hall Sensörü |
Hall sensörü sinyali girişi |
| Pin 8 |
Yüksek / Düşük vites sinyali |
Yüksek/Alçak vites kontrol sinyali |
| Pin 9 |
0V (ortak alan) |
RPM anahtarı sensörü ve 0V H/L için zemin(iki sinyal kablosu) |
Notlar / Kablolama Notları
-
Dönüştürücü bağlantısı:Pin1ve Pin2
-
Yüksek/Alçak vites bağlantısı:Pin8ve Pin9
-
Dönüşüm hızı anahtarı sensör bağlantısı:Pin6Pin.7Pin.9
-
Easson CS DRO 5V normalde açık tip PNP sensörünü destekler.
