Ürün ayrıntıları:
|
Adı: | Bridgeport Mill için 3 Eksen Dro | Anahtar kelime: | DRO Dijital Okuma |
---|---|---|---|
Uygulama: | Frezeleme, Torna Tezgahı, Öğütücü, Sondaj | Diller: | 20 Seçenek |
Ekran çözünürlüğü: | 0.1µm, 0.5µm, 1µm, 5µm | Lcd Boyutu: | 7 inç |
Güç kaynağı: | 110V / 220V | Çıkış sinyali: | TTL |
Vurgulamak: | Easson 3 Eksenli Dijital Okuma Ünitesi,7 İnç 3 Eksenli Dijital Okuma Ünitesi,Frezeleme için ES 14B Dijital Okuma Ünitesi |

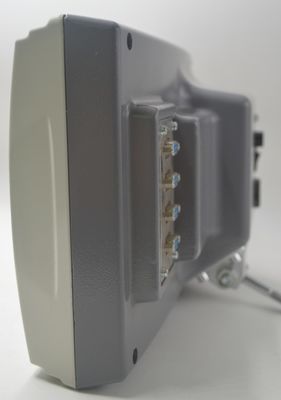

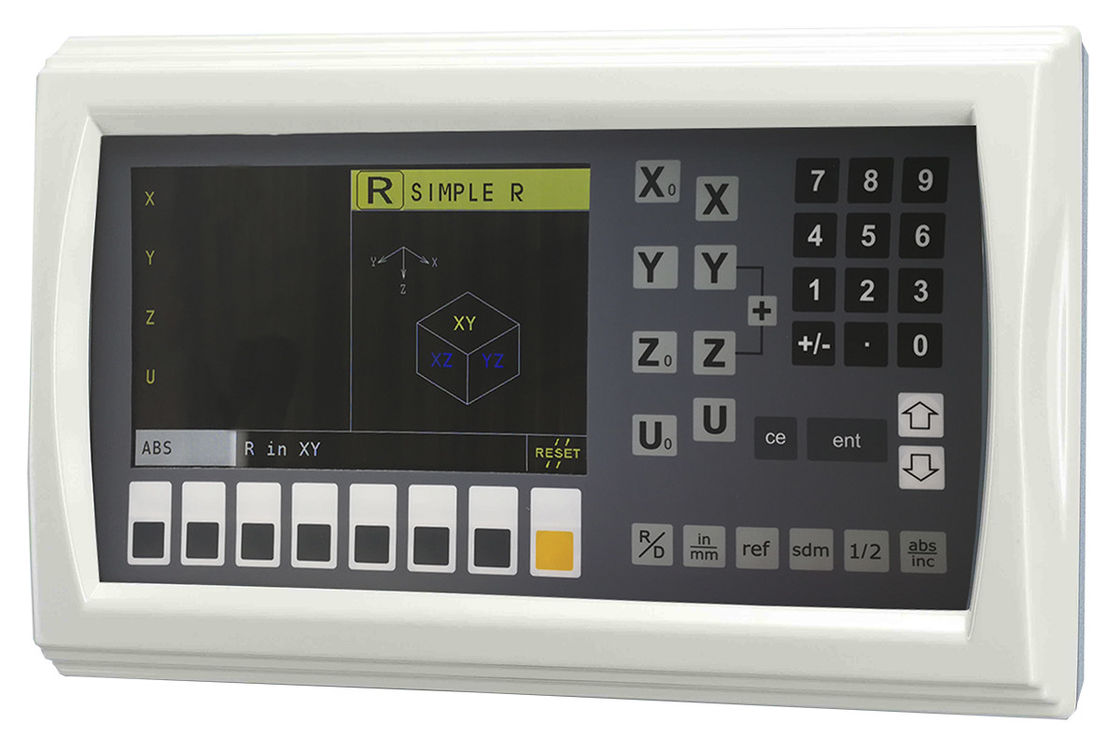

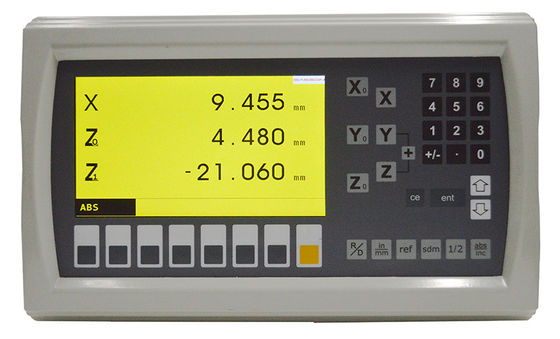

Easson 7 Inch 3 Axis Digital Reading Unit For Milling Machine Lathe (Easson 7 Inç 3 Eksenli Dijital Okuyucu Birimi)
Ürün Tanıtımı
2018 yılında piyasaya sürülen ES-14B, dünya pazarına "Tümü bir ve tam seçenekler" Dijital Okuyucu sağlamak için Easson tarafından tasarlanmıştır.ES-14B'de aslında gerekli uygulamayı seçmek mümkündür ((Milling, DRO kurulumu sırasında doğrudan.
ES-14B serisi CE sertifikalıdır ve TQM ((Total Kalite Yönetim Sistemi) uyarınca üretilir.
Teknik Özellik
Model Tipi | ES-14B | ||
Eksen numarası | Üç Eksen, dört Eksen | ||
Eksen Ekranı | 0.1μm, 0.5μm, 1μm, 5μm | ||
Sinyal Girişi | A / B kare sinyali | ||
Güç kaynağı | 110 Volt - 220 Volt | ||
Ağırlık (kg) | 2.5 | ||
Maksimum giriş |
2 MB Hz | ||
Çalışma sıcaklığı | 0°C - 45°C | ||
Depolama sıcaklığı | -40°C - 55°C | ||
Nitelikli nem | % 95 | ||
Girişler | 2, 3 veya 4 doğrusal kodlayıcı | ||
EMC standardı |
IEC61000-4-2 / GB / T 17799-2 IEC61000-4-4 / GB / T 17799-4 IEC61000-4-5 / GB / T 17799-5 |
EMC Test Ekipmanı
Tüm Easson DRO ürünlerinin standart EMC standart özelliklerini geçebildiğinden emin olmak için, tam bir EMC testi esd bağışıklık testi seti var.
Yaşlanma Testi
Yaşlanma testi, elektronik cihazların fabrikadan çıkmadan önce süreç, tasarım, malzemeler ve diğer yönlerindeki kusurları doğrulayabilir.Şirketler için ürün tasarımlarını zamanında değiştirmek çok önemlidir., böylece ürünler yaşlandıktan ve istikrarlı olduktan sonra satılabilir, böylece ürün kalitesi ve pazar itibarı iyileştirilir.
Ürünlerin Tanımı
Dijital okuma sistemi
ES-14B'deki temel parametreler aşağıdaki gibi:
Çevreyi Merkeze Getirmek, 1/ 2) |
Metrik / inç Ekran (mm / inç) |
Mutlak / artışsal (ABS / INC) |
Hareketsiz bellek (30 alt veri) |
199 alt verisi |
Referans Bellek (REF) |
Hesaplayıcıya Ekle |
Pitch Circle Diameter (PCD) |
Hattaki delik konumlandırması (LHOLE) |
Basit.- Evet.R- Evet.Görev |
Yumuşak- Evet.R- Evet.Görev |
Doğrusal Hata Telafi |
Doğrusal olmayan hata tazminatı |
Z Eksi Toplama |
Eksen Hız Görüntüsü |
Bluetooth Fonksiyonu (Farklı) |
Güç arızası pozisyon fonksiyonu (yalnızca Easson mutlak doğrusal ölçeği ile çalışın) |
ES-14B, makinenin yenilenmesi için çok önemli olan özel fonksiyonlara sahip, doğrusal olmayan telafi, Eksen Hız Gösterisi gibi tümü bir ve tam seçenekli bir DRO'dur.ve diğer birçok önemli özellikleri birçok farklı türde makineler için yeniden montaj için ideal bir çözüm yapar.
DRO'nun EMC testinden geçebildiğinden emin olmak için, mühendis eski olanı değiştirmek için başka bir yeni tip güç kaynağı birimi geliştirdi ((transformör).
Akım güç kaynağı avantajı:
1Küçük boyut ve hafif ağırlık
2Yüksek enerji verimliliği
3. Düşük çalışma ısı çıkışı ve yüksek güvenilirlik
4Yüksek entegrasyon seviyesine sahip güç kaynağı için entegre EMI filtreleme cihazı
Bağlantı arayüzü
PIN | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
TTL sinyali | --- | 0V | --- | GND | --- | A | 5V | B | R |
Kablo | --- | Turuncu | --- | Toprak | --- | Sarı |
