Ürün ayrıntıları:
|
| Uygulama: | Değirmen, Torna Tezgahı, Öğütücü, Delici | Voltaj: | 110V - 220V, 50Hz |
|---|---|---|---|
| Diller: | Çince, İngilizce, Almanca, İspanyolca, Taylandca, Hindi | Ekran çözünürlüğü: | 0.1µm, 0.5µm, 1µm, 5µm |
| Brüt Ağırlık: | 3,5 kg | Çıkış sinyali: | TTL |
| Adı: | Bridgeport Mill Lathe Mill için dijital okuma | Anahtar kelime: | Dijital okuma doğrusal ölçek |
| Vurgulamak: | 1um 5um Doğrusal Ölçekli Kodlayıcı,Freze Torna Doğrusal Ölçekli Kodlayıcı,0.1um easson doğrusal cetvel |
||
Dijital okuma değirmen Döner Lcd Dro 1um 5um doğrusal ölçekli kodlayıcı
Ürün Tanımı

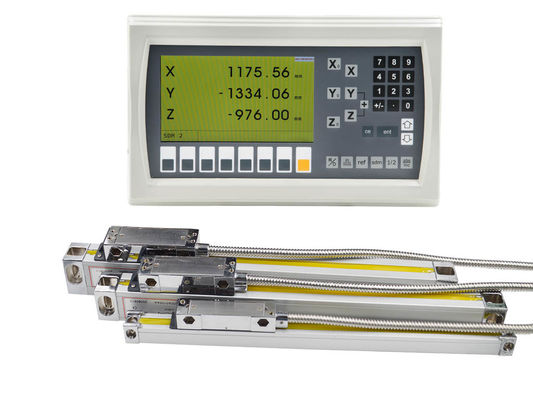

Easson 3 Axis çok fonksiyonel LCD DRO ES-14BçokluDRO'daki parametreyi ayarlayarak freze makinesi, torna makinesi, sondaj makinesi ve öğütme makinesi gibi makine aracı.freze makinesindeki hat deliğinin konumlandırılması.
Dijital okuma sistemi ürünleri parametresi
| Model | ES-14B | ||
| Eksen numarası | 3 Eksen | ||
| Eksen Ekranı | 0.1μm, 0.5μm, 1μm, 5μm | ||
| Sinyal Girişi | TTL | ||
| Güç kaynağı | AC110 V - 220 V | ||
| Net ağırlık (kg) | 2.5 | ||
| Girdi sıklığı | 2 MB Hz | ||
| Çalışma Klavye | Hafif dokunma düğmeleri | ||
| Çalışma sıcaklığı | 0°C - 45°C | ||
| Depolama sıcaklığı | -40°C - 55°C | ||
| Nitelikli nem | % 95 | ||
| Girişler | 2 veya 3 doğrusal kodlayıcı | ||
| EMC standardı |
IEC61000-4-2 / GB / T 17799-2 IEC61000-4-4 / GB / T 17799-4 IEC61000-4-5 / GB / T 17799-5 |
||

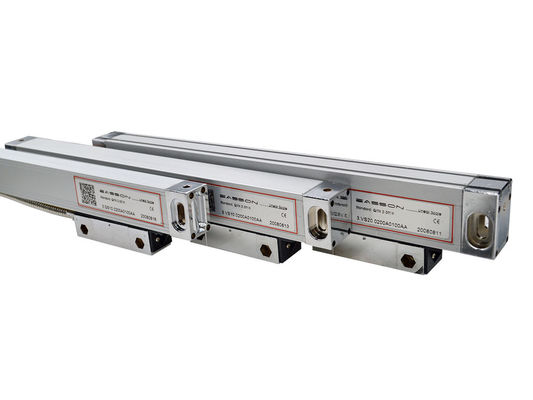

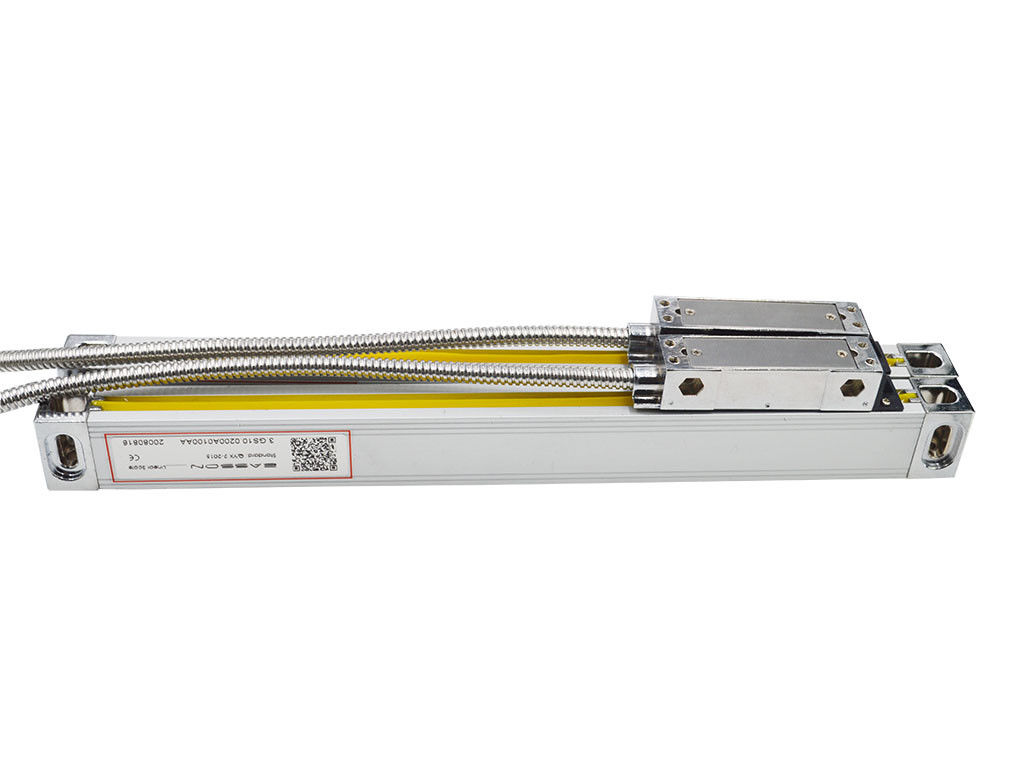

Optik Doğrusal Cam Ölçeği. Doğrusal Ölçeği. Optik Doğrusal Kodlayıcı.Spesifikasyon
| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| Ölçüm Standartı | ızgara cam ölçeği - ızgara dönemi: 20μm (0,02mm) | ||||||||
| Optik algılama sistemi | İletişimsel Kızılötesi Sistem: Dalga uzunluğu 880mm | ||||||||
| Kaydırma taşıyıcı sistemi | Dikey beş rulmanlı destek sistemi | ||||||||
| Ekran Çözünürlüğü | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | |
| Ölçüm Seyahatleri | 50-1200 mm | Her 50 mm. | Kullanılamıyor | ||||||
| 1300-3000 mm | Kullanılamıyor | Her 100 mm | |||||||
| Doğruluk | 50-450 mm | ±3μm - ±5μm | - Hayır. | ||||||
| 500-800 mm | ±10μm | ±5μm | ±10μm | ±5μm | - Hayır. | ||||
| 1050-2000mm | ±10μm | ±5μm | ±10μm | ±5μm | - Hayır. | ||||
| 1300-3000 mm | - Hayır. | ±10μm/m | |||||||
| Tekrarlanabilirlik | 2μm (0,002mm) | ||||||||
| Histerisi | 3μm (0,003mm) | ||||||||
| Koruma | IP 53 | ||||||||
| Güç kaynağı | DC 5V ± 5% | ||||||||
| Çıkış sinyali | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Çizim boyutu
VS10 Serisi
VS20 Serisi
Gelişmiş Optik Ölçüm Sistemi
VS / VA doğrusal kodlayıcı ölçeklerinin kaydırma taşıyıcısı, optik ızgara doğrusal dönüştürücü için beş rulman tasarımı ve altı yay kullanılarak, VA ölçeklerinin kurulumla etkilenmemesini sağlar.Bahar açıyı ayarlayabilir operatör ayarlama için iyi değil., böylece bir yay tasarım okuyucu başından daha yüksek bir doğruluğa ulaşabilir.
DSUB 9PIN
| PIN | TTL | 422A | ||
| Sinyal | Kablo | Sinyal | Kablo | |
| 1 | - Evet. | - Evet. | A- | Sarı |
| 2 | 0V | Turuncu | 0V | Beyaz |
| 3 | - Evet. | - Evet. | B- | Kırmızı |
| 4 | GND | GND | GND | GND |
| 5 | - Evet. | - Evet. | R- | Siyah |
| 6 | A | Sarı | A | Yeşil |
| 7 | 5V | Kırmızı | 5V | Kahverengi |
| 8 | B | Yeşil | B | Mavi |
| 9 | R | Kahverengi | R | Gri |
% 100 lazer kalibrasyonu
Easson optik doğrusal ölçeği, ölçüm doğruluğunun spesifikasyonlara %100 uygun olmasını sağlamak için ev içi lazer interferometrimiz tarafından bireysel olarak denetlenir ve kalibre edilir.

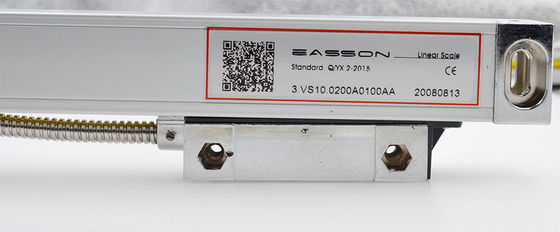

Doğruluk ölçüm raporu ile QR kodu basıldı
