Ürün ayrıntıları:
|
| ad: | Video Ölçüm Makinesi | Kelime: | Video Ölçüm Sistemi |
|---|---|---|---|
| Meas.Accuracy: | (1,5 + L / 200) μm | Ölçüm.: | 300 x 200 x 200 mm |
| CCD: | Yüksek Çözünürlüklü SONY CMOS CCD | Ekran çözünürlüğü: | 0.01μm Mutlak Ölçeği |
| Çalışma Modeli: | Otomatik | Tekrarlanabilirlik: | 0.002 |
| Vurgulamak: | Vmm Vision Video Ölçüm Makinaları,SP3020 Vision Video Ölçüm Makinaları,SP 3020 Vmm Otomasyon Görüş Sistemleri |
||

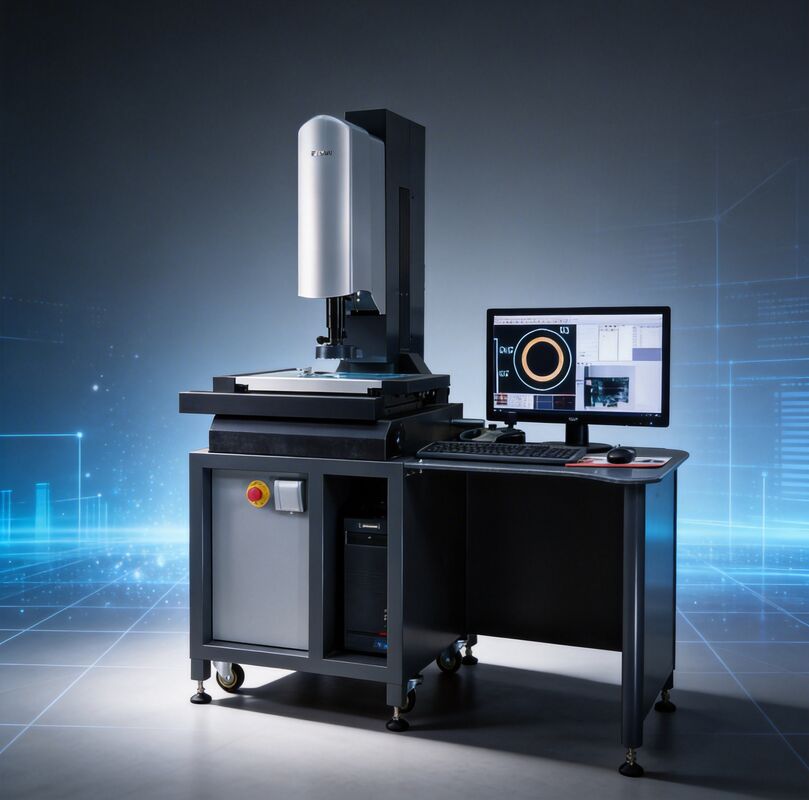

3 Eksenli 0.01μm Mutlak Doğrusal Ölçekli SP-3020 Otomatik Görme Video Ölçüm Makineleri
Cihaz Uygulamaları
SPARTAN 3020 Video Ölçüm Makinesi, çeşitli hassas elektronikler, gofret teknolojisi, kesici aletler, plastikler, yaylar, damgalama parçaları, konektörler, kalıplar, askeri, iki boyutlu kopyalama, çizim, mühendislik geliştirme, metal plastikler, PCB panoları, İletken kauçukta yaygın olarak kullanılmaktadır. , toz metalurjisi, vidalar, saat parçaları, cep telefonları, ilaç endüstrisi, fiber optik cihazlar, otomotiv mühendisliği, havacılık, üniversiteler, bilimsel araştırma enstitüleri ve diğer alanlar geniş bir uygulama alanına sahiptir.
Çalışma prensibi
Bir iş parçasını çalışma tablası üzerine yerleştirirken, görüntüsü yakalanır ve cihazın ışıklandırması veya yansıması ile bilgisayara aktarılır, ardından video gibi yazılım fonksiyonları kullanılarak çalışma masası çevirme ile birlikte ölçüm, koordinat toplama, kullanıcı gibi ölçümler alabilir. iş parçasına daire, çizgi, mesafe.
Teknik özellik
| Modeli | SP-3020 | SP-4030 | SP-6050 |
| Seyahat Ölçümü (mm) | 300x200x200 | 400x300x250 | 600x500x300 |
| Genel Boyut (mm) | 1200x720x1600 | 1250x900x1600 | 1350x1000x1850 |
| Çalışma Masası Cam Boyutu (mm) | 339x239x10 | 439x339x12 | 648x548x18 |
| Ağırlık (kg) | 280 | 410 | 1700 |
| Maksimum Tabla Yükü (kg) | 30 | 30 | 30 |
| Ölçüm Doğruluğu (μm) | 1,5 + L / 200 | 2 + L / 150 | |
| Tekrarlanabilirlik (μm) | 2 | ||
| Büyütme | Optik Büyütme 0.7-4.5X, Görüntü Büyütme 20-125X | ||
| Eksen Ekran Çözünürlüğü | 0,00001 mm (0,01 μm) | ||
| Aydınlatma sistemi | İki lazer konumlandırma sistemi ile sekiz alan yukarı ışık kaynağı | ||
| Çalışma Modeli | Otomatik, fare, oyun çubuğu veya klavye ile kontrol | ||
| Lens | Otomatik Yakınlaştırma, otomatik odaklamalı optik koaksiyel lens | ||
| Görüş sistemi | Yüksek çözünürlüklü SONY CMOS global deklanşör kamerası | ||
Özellikleri
1. Mutlak Doğrusal Ölçeğin X / Y / Z 3 eksenleri bağımsız olarak araştırılmış ve geliştirilmiştir, 0,01 μm'ye kadar çözünürlük ile
2. F3 yüksek hassasiyetli kapalı döngü otomatik yakınlaştırma lensi.
3. Verimli ve güvenilir bir sistem olan Ethernet iletimini kullanan Vision ölçüm makinesinin özel tasarlanmış hareket denetleyicisi, kararsız USB iletiminin dezavantajını çözebilir.
4. Görüntünün net ve bulaşmadan olmasını sağlamak için görüntü işlemcisinin yüksek çözünürlüklü SONY CMOS sensörü.
5. Sekiz alan kullanan yukarı ışık kaynağı bağımsız kontrol aydınlatma sistemini bölümlere ayırdı ve ışık yayan eleman, çalışma ömrünü uzatmak için düşük zayıflatma LED'i kullanıyor.
6. Çok fonksiyonlu ölçüm yazılımı, ölçüm sonuçları DXF, Word, Excel, PDF ve diğer formatlara çıkarılabilir.
F3 yüksek hassasiyetli kapalı döngü otomatik yakınlaştırma lensi
Easson'un F3 lensi tarafından geliştirilen ve tasarlanan yüksek hassasiyetli, yüksek çözünürlüklü halka ölçeği ile birleştirin, tam kapalı döngü konum geri bildirimi, koaksiyel aydınlatma işlevini içerir, dişli iletim boşluğunun neden olduğu görüntü çoklu tekrar hatası ortadan kaldırılarak tekrarlanabilirliği iyileştirir. genel ölçüm.
21 Emir Hacimsel Tazminat
21 sıralı hacimsel kompanzasyon içeren, Ultra yüksek hızlı doğrusal kodlayıcı okuma ve dahili EAD (mutlak ölçek kod çözücü) içeren AR serisi Ağ kontrol Sistemi ile birlikte kullanılan Easson Vision Ölçüm Makinesi, AR serisi sistemin AS-80 yüksek hassasiyetli mutlak ölçeğini kullanmasına izin verir , yüksek doğruluk ve yüksek çözünürlüklü ölçüm sağlar.
2D / 3D Müçlü Ölçüm
Easson'un üç seri kameralı ölçüm makinesi, 2D / 3D çoklu ölçüm için İngiltere Renishaw yüksek hassasiyetli dokunmatik prob ile işbirliği yapabilir.Probun 3 boyutlu ölçümü, görüntüleme sisteminin 2 boyutlu ölçümü ile karıştırılabilir.Aynı koordinat sistemi, mükemmel ve kolay kombinasyonda 2D / 3D ölçüm için kullanılır.
